建設、機械、およびさまざまなエンジニアリング用途の分野では、材料の選択がプロジェクトの成功と耐久性を決定する上で極めて重要な役割を果たします。利用可能な多数の材料の中でも、光沢鋼丸棒は、その多用途性、強度、美的魅力により、人気のある選択肢として際立っています。ブライトスチール丸棒の大手サプライヤーとして、私は断面係数の概念と丸棒に関するその重要性についてよく質問されます。このブログ投稿では、断面係数の詳細を掘り下げ、その重要性を説明し、光沢鋼丸棒との関係について説明します。
断面係数を理解する
断面係数は、曲げ時の構造部材の強度を決定するために使用される断面の幾何学的特性です。これは、曲げに対する断面の抵抗の尺度であり、立方単位 (立方インチや立方ミリメートルなど) で表されます。断面係数は、断面の形状とサイズの両方を考慮します。
数学的には、断面の断面係数 (Z) は、中立軸を中心とした断面の慣性モーメント (I) と、中立軸から断面の最も外側の繊維までの距離 (y) の比として計算されます。式は次のように与えられます。
[Z=\frac{I}{y}]
慣性モーメント (I) は、断面の面積が中立軸の周りにどのように分布しているかを表します。慣性モーメントが大きいほど、材料が中立軸からより効果的に分散されていることを示し、その結果、曲げに対する抵抗が増加します。距離 (y) は、中立軸から断面の最端のファイバーまでの最大距離を表します。
断面係数の重要性
断面係数は、エンジニアが構造部材が破損することなく耐えられる最大曲げ応力を決定するのに役立つため、構造設計において重要なパラメータです。曲げモーメント (M) がかかった梁または棒の曲げ応力 ((\sigma)) は、次の式で与えられます。
[\sigma=\frac{M}{Z}]
この式から、特定の曲げモーメントに対して、断面係数が大きくなると曲げ応力が小さくなることが明らかです。これは、断面係数が高い構造部材は、許容応力限界を超えることなく、より大きな曲げ荷重に耐えることができることを意味します。
実際には、構造物や機械コンポーネントを設計する際、エンジニアはコンポーネントが予想される荷重に安全に耐えることができるように、適切な断面係数を持つ材料と断面形状を選択する必要があります。断面係数が小さすぎると、コンポーネントに過度の曲げ応力がかかり、変形や破損につながる可能性があります。一方、断面係数が大きすぎる場合、コンポーネントが過剰に設計され、不必要な重量とコストが発生する可能性があります。
ブライト鋼丸棒の断面係数
ブライト鋼丸棒の断面は円形です。直径 (d) の中実円形断面の場合、重心軸の周りの慣性モーメント (I) は次の式で与えられます。
[I = \frac{\pi d^{4}}{64}]
中立軸 (円の中心を通過する) から最も外側のファイバーまでの距離 (y) は、円の半径に等しくなります (y=\frac{d}{2})
これらの値を断面係数の式 (Z=\frac{I}{y}) に代入すると、次のようになります。
[Z=\frac{\frac{\pi d^{4}}{64}}{\frac{d}{2}}=\frac{\pi d^{3}}{32}]
この式は、光沢鋼丸棒の断面係数がその直径の 3 乗に正比例することを示しています。これは、丸棒の直径がわずかに増加するだけでも、その断面係数が大幅に増加し、その結果として曲げ強度が増加する可能性があることを意味します。
断面係数に基づくブライト鋼丸棒の用途
ブライトスチール丸棒は断面係数が高いため、曲げ強度が必要な幅広い用途に適しています。一般的なアプリケーションには次のようなものがあります。
- 機械部品: 機械の製造では、シャフト、車軸、その他の回転部品の製造に光沢鋼丸棒が使用されます。これらのコンポーネントは、動力の伝達やコンポーネントに作用する力により、曲げ荷重を受けることがよくあります。高い断面係数により、コンポーネントは過度のたわみや破損を起こすことなくこれらの荷重に耐えることができます。たとえば、ギアボックスのシャフトは、エンジンから車輪にトルクを伝達するために十分な曲げ強度が必要です。高品質なものが見つかります冷間引抜ブライト鋼丸棒当社の製品範囲のそのような用途に適しています。

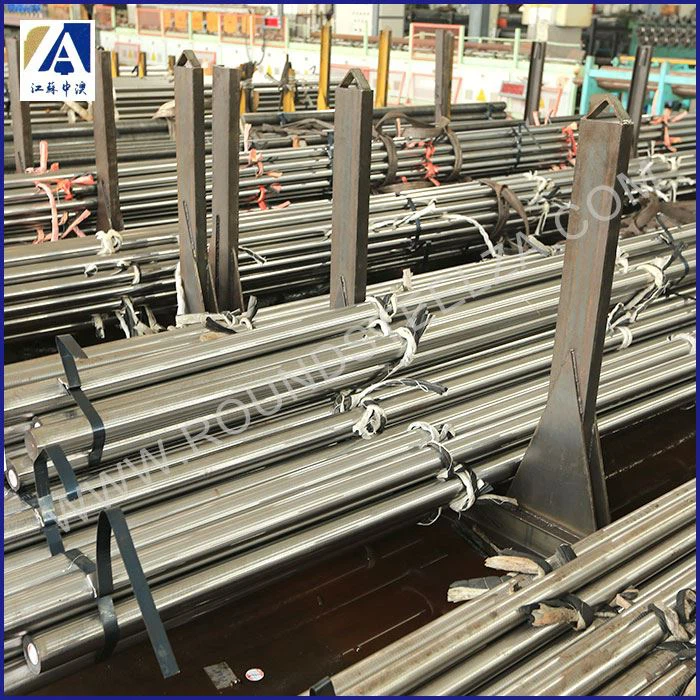

- 工事: 建設業界では、光沢鋼丸棒がコンクリート構造物の補強材として、また鉄骨フレームやトラスの製造に使用されます。鉄筋コンクリートの梁や柱では、丸棒は構造に作用する曲げ力やせん断力に抵抗するのに役立ちます。バーの断面係数は、これらの荷重に耐える能力を決定し、構造全体の安定性に寄与します。私たちの1020 冷間圧延鋼棒優れた機械的特性により、建設プロジェクトに人気の選択肢です。

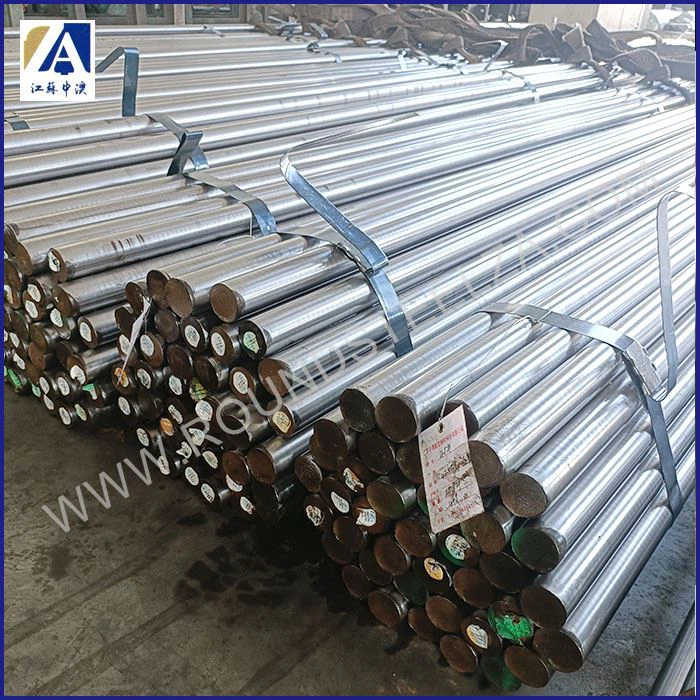

- 自動車産業: ブライト鋼丸棒は、自動車産業でステアリング ロッド、サスペンション部品、ドライブ シャフトなどのさまざまな部品の製造に使用されます。これらのコンポーネントは動的な荷重や振動にさらされるため、高い曲げ強度と疲労耐性が求められます。断面係数に基づいた適切な丸棒の選択により、車両の安全性と性能が確保されます。私たちのブライト丸棒製品は自動車分野で広く使用されています。
ブライト鋼丸棒の断面係数に影響を与える要因
直径は光沢鋼丸棒の断面係数に影響を与える主な要因ですが、影響を与える可能性のある他の要因もあります。
- 材料特性: 丸棒に使用される鋼の種類は、強度や剛性などの機械的特性に影響を与える可能性があります。鋼のグレードが異なると降伏強さと弾性率が異なるため、曲げ時のバーの全体的な性能に影響を与える可能性があります。たとえば、高張力鋼棒は、同じ直径の低張力鋼棒よりも高い曲げ応力に耐えることができます。
- 表面仕上げ: 丸棒の表面仕上げもその性能に影響します。滑らかな表面仕上げにより、応力集中が軽減され、バーの耐疲労性が向上します。冷間引抜光沢鋼丸棒は、通常、熱間圧延棒と比較して表面仕上げが優れており、耐久性と性能を向上させることができます。
- 製造工程: 丸棒の製造に使用される製造プロセスは、その内部構造と特性に影響を与える可能性があります。たとえば、冷間引抜きでは、材料を加工硬化させることにより、バーの強度と表面仕上げを向上させることができます。これにより、断面係数が高くなり、全体的なパフォーマンスが向上します。
断面係数に基づいた適切なブライト鋼丸棒の選択
特定の用途に光沢鋼丸棒を選択する場合、必要な断面係数を考慮することが重要です。正しい選択をするためのいくつかの手順を次に示します。
- 曲げ荷重の決定: アプリケーションで丸棒が受ける最大曲げモーメントを計算します。これは、バーに作用する力を分析し、静力学と力学の原理を使用することで実行できます。
- 必要な断面係数を計算する: 曲げモーメントを決定したら、式 (\sigma=\frac{M}{Z}) を使用して必要な断面係数を計算します。バーが予想される荷重下で破損しないように、材料の許容曲げ応力を必ず使用してください。
- 適切な直径を選択してください: 式 (Z = \frac{\pi d^{3}}{32}) を使用して、必要な断面係数を与える丸棒の直径を決定します。材料特性や表面仕上げなどの他の要素も考慮する必要がある場合があることに留意してください。
- 他の要件を考慮する: 断面係数に加えて、バーの長さ、公差、表面仕上げなどの他の要件も考慮します。選択した丸棒がアプリケーションの仕様をすべて満たしていることを確認してください。
結論
断面係数は、光沢鋼丸棒の曲げ強度を決定する重要な特性です。断面係数の概念と、それが丸棒の直径やその他の特性にどのように関係するかを理解することで、エンジニアや設計者は、用途に適した材料を選択する際に情報に基づいた意思決定を行うことができます。高品質の光沢鋼丸棒のサプライヤーとして、当社はお客様に最高の製品と技術サポートを提供することに尽力しています。ご質問がある場合、またはプロジェクトに適した光沢鋼丸棒の選択についてサポートが必要な場合は、お気軽にお問い合わせください。お客様の要件について話し合い、完璧なソリューションを見つけるお手伝いをできることを楽しみにしています。
参考文献
- ビール、FP、ジョンストン、ER、マズレク、DF、コーンウェル、PJ (2012)。材料力学。マグロウ - ヒル教育。
- ギア、JM、グッドノ、BJ (2012)。材料力学。センゲージ学習。
